В данной статье расскажем, как заменить картриджи OKI 44469809, OKI 44469715, OKI 44469714, OKI 44469716 , печку 44472603 и барабан 44494202 в аппарате C530dn .
Картриджи
Понять, что пора менять картридж можно по предупреждающей надписи на дисплее "Toner Empty".
Перед тем как менять картридж рекомендуем взять лист бумаги А4, для того что бы положить на него использованный тонер-картридж. Если просыпался тонер протрите его тряпкой с холодной водой. (Внимание! Не используйте горячую воду иначе пятна могут остаться навсегда.)

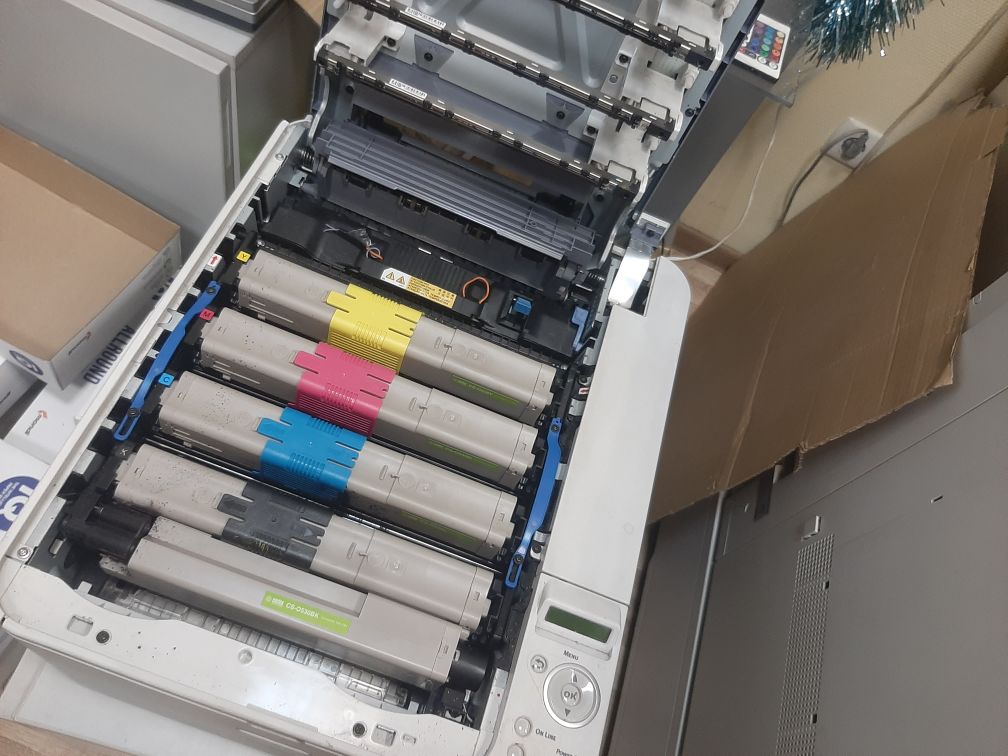

1.Нажмите защелку и откройте верхнюю крышку. (Рис1)
Рис1
2.Обратите внимание в каком порядке лежат картриджи, установить их нужно будет в таком же порядке. (Рис1)

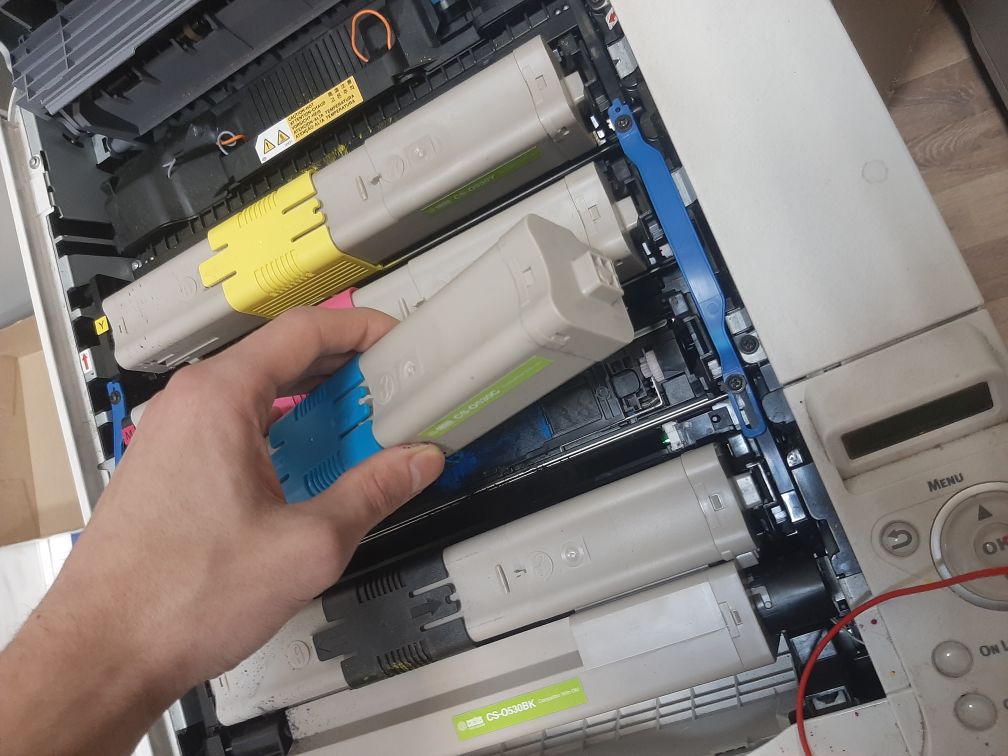

3.Сдвиньте до упора кольцо освобождения тонера в правую сторону и извлеките картридж из принтера приподняв и потянув правую часть картриджа в правую сторону. (Рис2 Рис3)
Рис2
Рис3
4. Положите картридж в сторону (Внимание! Лучше всего на лист бумаги А4, может испортить краской мебель)
5. Протрите место установки картриджа безворсовой тряпкой.
6.Извлекти новый картридж из коробки (Внимание! Держите горизонтально) и в оберточной упаковке встряхните его 5-6 раз, для того что бы тонер распределился равномерно.

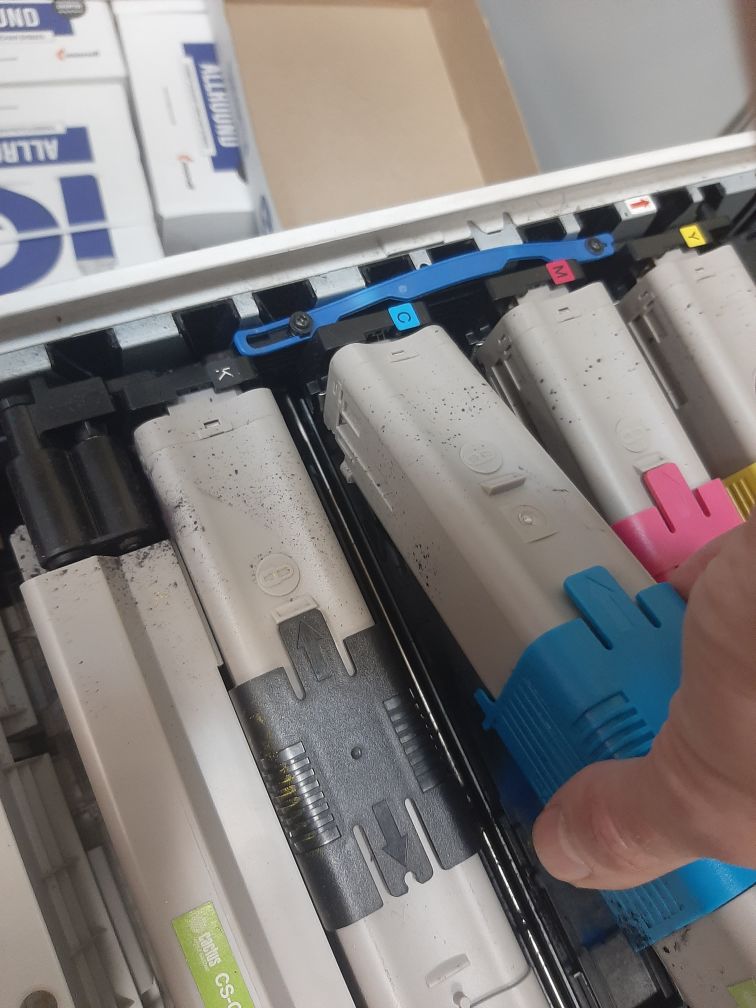

7.Удалив упаковочную обертку вставьте сначала левый край картриджа прижимая его против пружины блока барабана. (Рис4)
Рис4
8.Слегка нажмите на картридж и сдвиньте в левую часть цветовое кольцо до упора, это зафиксирует картридж и освободит тонер в барабан. (Рекомендуем протереть поверхность светодиодной головки).
9.Закрываем крышку и все готово!
Барабан:

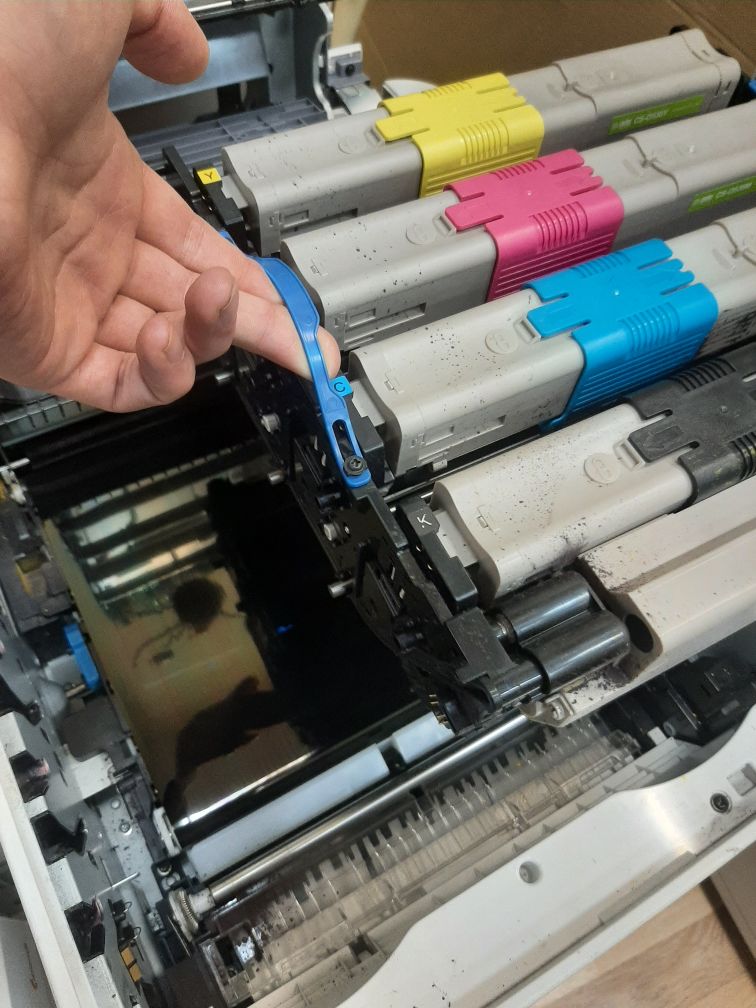

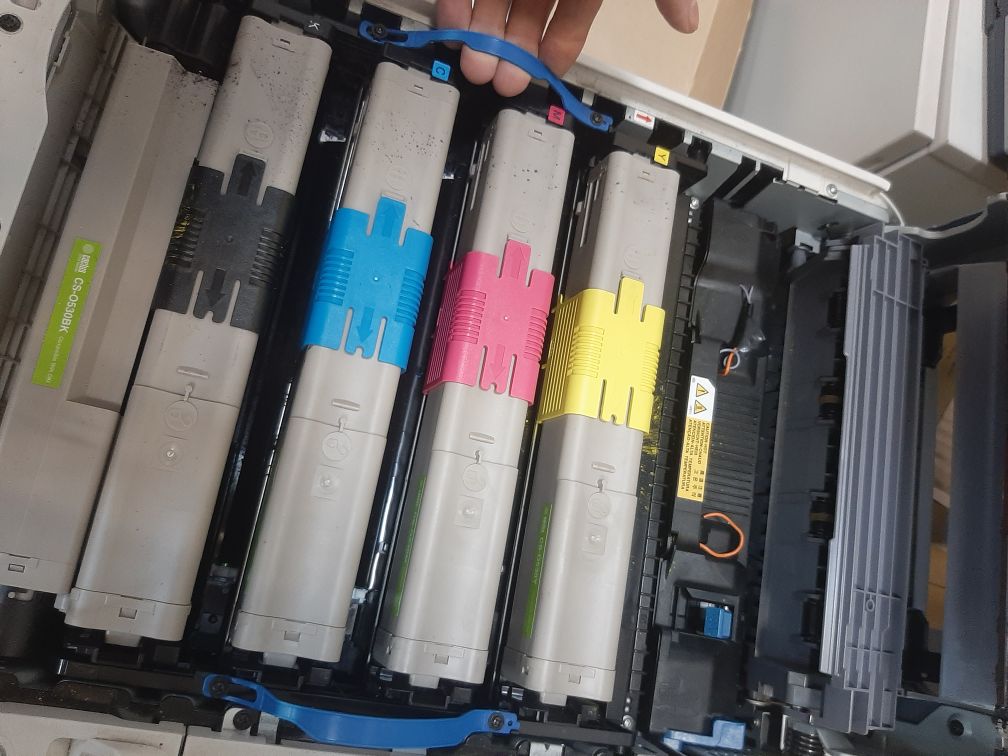

1.Открываем крышку принтера и берем печатный барабан вместе с картриджами вверх за ручки и извлеките из принтера. (Внимание! Если принтер был включен термоэлемент будет горячим. Не дотрагивайтесь до него.) (Рис5 и Рис6)
Рис5
Рис6
2.Осторожно положите блок барабана на лист бумаги, что бы не испачкать мебель и не повредить зеленую поверхность.(Внимание! Зеленая поверхность очень чувствительна к свету и ее легко повредить! Убирайте барабан в черный полиэтиленовый пакет что бы уберечь от света.)
3.Обратите внимание на положение картриджей (лучше сфотогрофировать, что бы не забыть) их необходимо будет зафиксировать обратно в том же порядке.
4.Сдвиньте в правую сторону кольца на картриджах и вынимайте картриджи по одному приподнимая правую сторону и тяните в правую сторону. Положите картриджи на лист бумаги.
5. Достаньте новый картридж барабана из упаковки, положите рядом со старым. Вставляйте тонер-картриджи надавливая немного на левую сторону.
6. Надавите слегка на картридж и сдвиньте кольцо вправо для его фиксации. Таки образом вы заблокируете картридж и освободите тонер для подачи в блок печатного барабана.
7. Удерживайте узел барабана за ручки и опустите его на место в аппарат совмещая штифты.
8.Готово! Закрываем крышку и надавливаем на нее с обеих сторон.
Печка (термоэлемент):

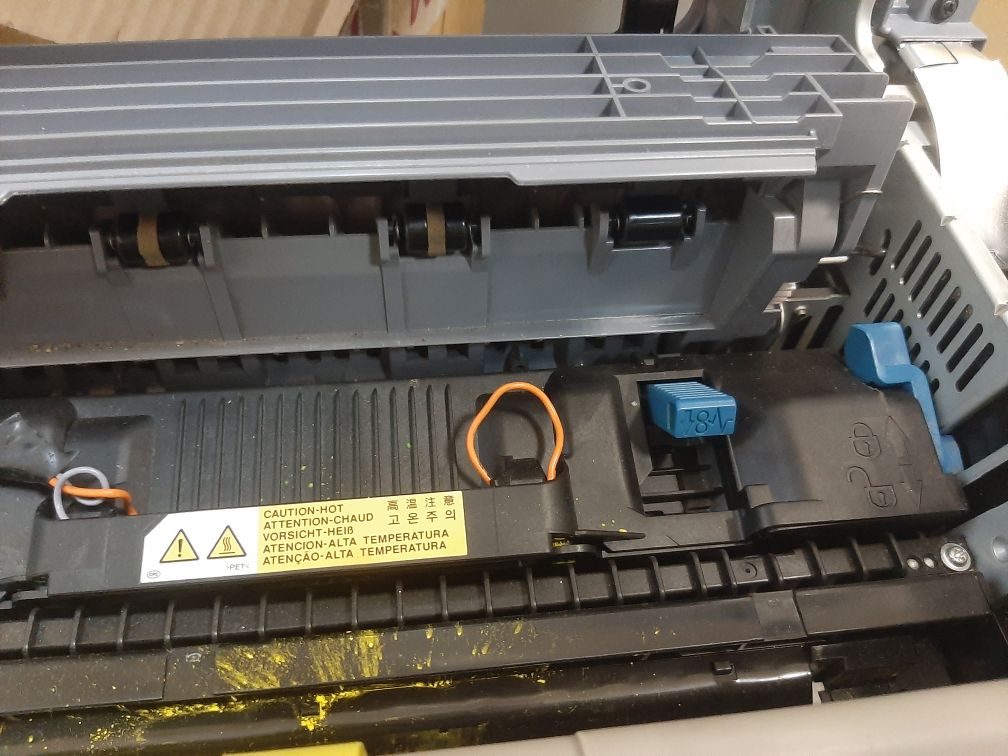

1. Открываем крышку. Термоэлемент в данном принтере расположен за картриджами. (Внимание! Если принтер работал некоторые элементы печки будут очень горячими.) (Рис7)
Рис7
2.Надавливаем на ручку термоэлемента в верхней части его блока.
3.Возьмитесь за 2 рычага и потяните их, удерживайте так что бы они заняли вертикальное положение.

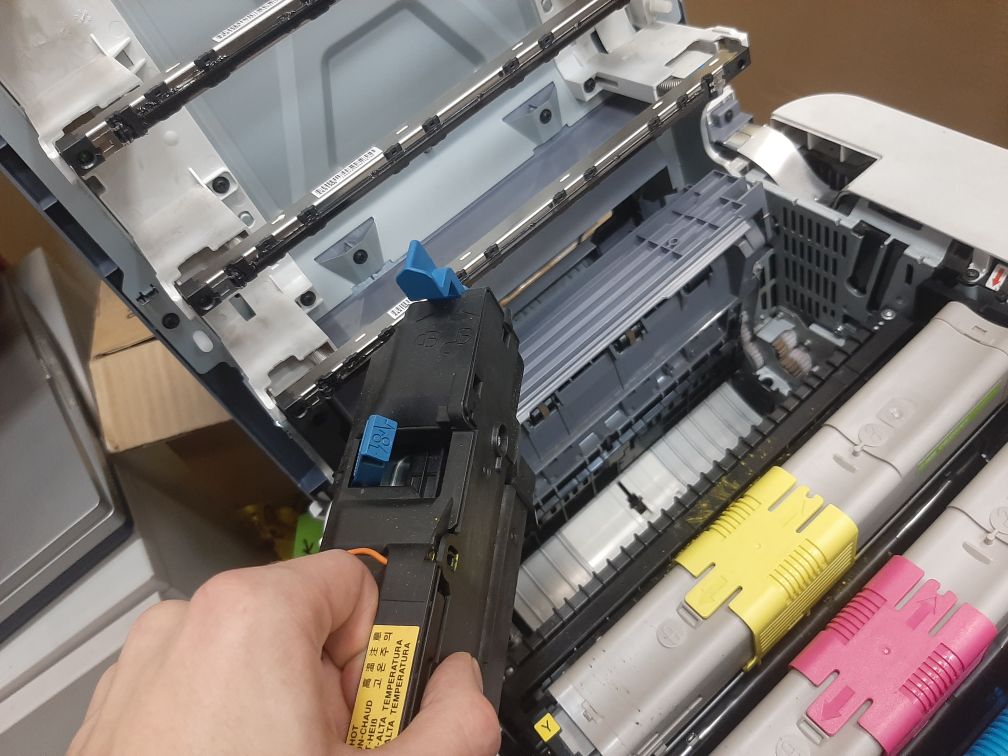

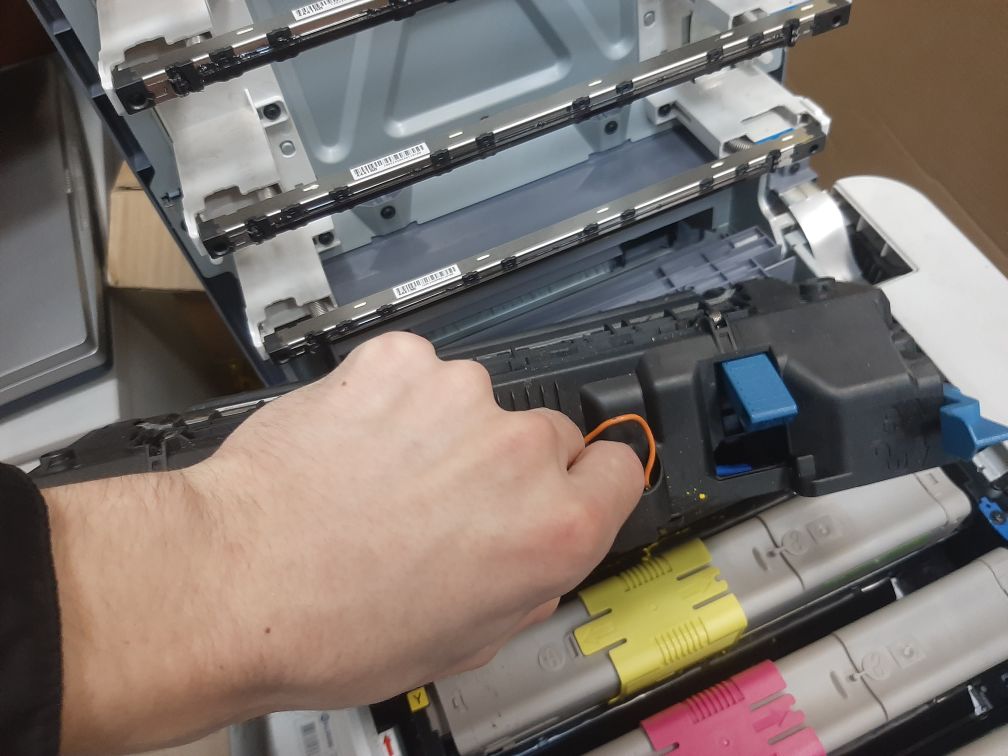

4.Возьмите термоэлемент за ручку, поднимаем его вверх и извлекаем. (Рис8) (Рис9) Если термоэлемент все еще теплый, положите его на ровную поверхность.
Рис8
Рис9
5.Возьмите новый термоэлемент.
6.Берите новую печку за ручку, она должна быть в правильном положении. Рычаги должны быть в вертикальном положении. а два выступа направлены в вашу сторону.
7.Опускайте в принтер. в прорези.
8.Поместите 2 рычага в направлении как они были закреплены изначально к задней части принтера.
9.Готово! Закрываем крышку и надавливаем на нее с обеих сторон!
